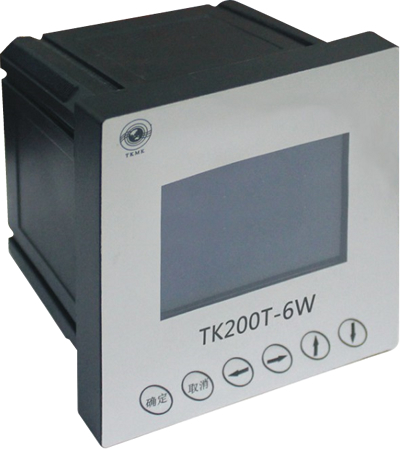

TK200T-3W/6W 測溫式多功能儀表
產品概述
TK200T-3W/6W是一款新型多功能網絡儀表，不且能夠高精度測量三相電網中的所有常用電力參數（三相電壓、三相電流、 有功功率、無功功率、視在功率、頻率、功率因數、四象限電能、多費率電能等），而且能夠測量高低壓斷路器觸頭、電纜搭接頭等處的實時溫度。
TK200T-3W/6W新型多功能網絡儀表，作為一種先進的智能化、數字化的電網前端采集元件，能夠?qū)崿F(xiàn)電量和溫度雙測雙顯功能，為電力系統、工礦企業、公共設施、智能大廈等電力智能監控提供更全面支持。
TK200T-3W/6W新型多功能網絡儀表，對斷路器觸頭、電纜搭接頭等處溫度的測量數據采用無線方式傳輸，相對于有線傳輸方式，因為現場無接線，所以安全性、可靠性大大提高，尤其在10KV即以上的配電等級更顯優勢。

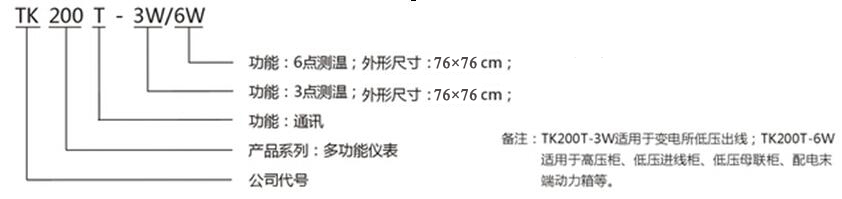

型號說明
主要特點
1.集電量測量、計量與測溫功能于一體
2.全電量測量與0.5級高精度計量
3.實時監測系統情況，預警非正常運行狀態
4.大液晶顯示，便于數據產看和裝置整定
5.工業級芯片設計，處理速度高
6.結構設計精巧，性價比高
7.滑塊式設計，安裝方便
8.配置電氣測溫和報警功能
9.配置接點式電能脈沖輸出，用于校對電能精度
10.無線傳輸測量方式
典型應用
建筑智能用電系統
建筑能耗監測系統
工業智能用電系統
工業企業能源管理系統
工業變電站（發電廠）自動化系統
工業低壓電動機智能化保護監控系統
發電廠廠用電氣監控管理系統

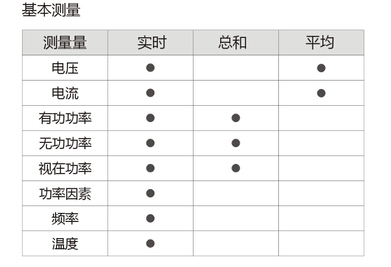

測量與計量
溫度探測
由于過載、敷設環境、安裝原因、參數匹配及產品質量等綜合因素引發的斷路器觸頭式電纜搭接頭等處長期過流溫升可能產生的故障隱患，裝置能夠提供及時的溫度探測和聲光報警。裝置最多可以接受6路溫度，溫度保護需外配專用測溫探頭，根據采集的溫度信號和設定的溫度動作值比較判斷是否啟動溫度報警。
報警功能
溫度探測能提供報警功能
通過蜂鳴器、LED燈和液晶屏報警顯示等方式提示用戶及時處理事件。聲音信號可根據報警類別分類自行設置。
開關量輸出
裝置可選配1-4路DO，用于監控報警輸出、脫扣輸出、越限監視輸出等功能。
通信
TK200T-3W/6W可選配2路RS-485通信接口，接入各種監控網絡中，實現與上位機監控系統或監控設備的實時通信。
接口類型：RS-485，2線方式
工作方式：半雙工
通信速率：1200~19200bps
通信規約：Modbus
特點：光電隔離和浪涌保護
裝置自檢
裝置可進行上電自檢和運行自檢。

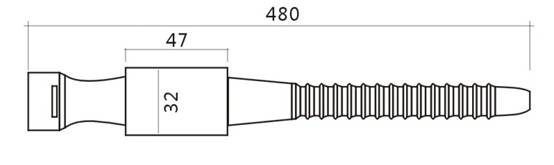

表帶式探測器
外置測溫探頭，用于探測高低壓斷路器觸頭、電纜搭接頭等處的溫度。表帶式設計，安裝簡單方便。
主要技術指標
工作電源
直流：額定220V/110V，允許偏差±20%
交流：額定220V，允許偏差±20%
交流輸入
額定電壓：380V
額定電流：5A或1A
頻率：50Hz
開關量輸出
電磁式繼電器
觸點容量：250VAC/3A,30VDC/3A
功率消耗
交流電流回路：1.2倍額定電流，連續工作20倍額定電流，允許1s
交流電壓回路：1.2倍額定電壓，連續工作20倍額定電壓，允許1s
溫度探測器
測溫通道：TK200T-3W無線方式支持3個測溫點；TK200T-6W支持6個測溫點。無線發射模塊和接受模塊空曠距離：不小于30米。無線發射模塊電池使用壽命3-5年。
觸電溫度測量范圍：-20OC-150OC。蜂鳴器報警聲強75dB（正前方1m處測量）
工作環境
環境溫度：-25~+70℃
相對濕度：5%~95%（無冷凝或結冰）
大氣壓力：70~106 kPa
